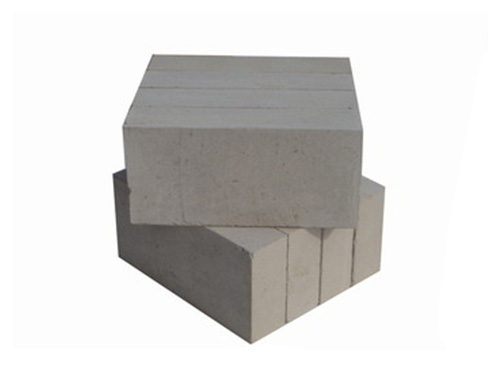

蒸压灰砂砖是以石灰、砂为主要原料制成的建筑用砖头.

　　2材料性质

　　蒸压灰砂砖和蒸压粉煤灰砖是以粉煤灰或其他矿渣或灰砂为原料，添加石灰、石膏以及骨料，经胚料制备、压制成型、高效蒸汽养护等工艺制成。蒸压砖成套设备包括：搅拌机、消化机、蒸压砖机、轮碾机、蒸压釜等主 蒸压砖机设备要设备，及箱式给料机、螺旋输送机、爬斗、骨料称、胶带输送机、养护小车、摆渡车等辅助设备。蒸压砖的抗冻性、耐蚀性、抗压强度等多项性能都优于实心黏土砖的人工石材。砖的规格尺寸与普通实心粘土砖一致，为240mm x 115mm x 53mm，所以用蒸压砖可以直接代替实心粘土砖。是国家大力发展、应用的新型墙体材料。

　　蒸压灰砂砖的主要材料是砂(约占90%)和石灰(接近10%)，以及一些配色原料，经过坯料制备、压制成型、蒸压养护三个阶段制成。砖体有实心和空心两种。

　　3主要用途

　　蒸压灰砂砖作为楼房建筑的材料，约在2001年起大量采用，但由于使用蒸压灰砂的建筑容易出现墙体裂缝，2011年开始中国国内部分地区已经禁用。

　　4性能应用

　　蒸压灰砂砖的原料主要为砂，推广蒸压灰砂砖取代粘土砖对减少环境污染，保护耕地，改善建筑功能有积极作用。对蒸压灰砂砖的性能进行分析、研究，对蒸压灰砂砖应用中存在的问题进行探讨，并提出了设计和施工中应采取的技术措施。

　　蒸压灰砂砖是以砂、石灰为主要原料，经坯料制备，压制成型、蒸压养护而成的实心砖，简称灰砂砖，测试结果证明，蒸压灰砂砖，既具有良好的耐久性能，又具有较高的墙体强度。

　　1耐久性

　　①抗冻性：是指砖抵抗反复冻融作用的能力。蒸压灰砂砖如果按规定生产达到产品标准要求时，能够经受抗冻性试验，蒸压灰砂砖的抗冻性与其自身强度有关，强度高者抗冻性好。

　　②耐水性：包括干湿循环作用后和长期浸泡水中时其强度的变化，经干湿循环作用或长期在水中蒸压灰砂砖的抗压强度均有所增长。

　　③吸水性：与烧结普通砖相比，其吸水速度与烧结普通砖相近。

　　④自然条件下强度变化：蒸压灰砂砖是在高温、蒸压下进行反应形成的。水化反应比较充分，因此具有稳定的强度和性能。在大气中出釜，前期强度有较多增长，以后不再提高，保持稳定。在潮湿环境和水中长期浸泡，强度亦会增强。

　　⑤耐高温性：蒸压灰砂砖不能长期受热200℃以上，200℃以下，强度基本没有影响。

　　⑥耐化学腐蚀性：MU15以上的灰砂砖在酸碱溶液中浸泡强度变化不大。

　　根据分析，蒸压灰砂砖虽然可用于工业与民用建筑的墙体和基础，但用于基础及其他建筑部位时，其强度必须为MU15和MU15以上。不得用于长期受热200℃以上，受急热急冷和有酸性介质侵蚀的建筑部位。蒸压灰砂砖在地面以下或防潮层以下砌筑，所用材料的最低强度等级与普通烧结砖相同。

　　2强度

　　根据GB50003-2001《砌体结构设计规范》可以看出，蒸压灰砂砖的抗压强度设计值与烧结普通砖的抗压强度设计值相同，不同点是蒸压灰砂砖的强度等级没有C30;当跨度不小于7.5m的梁下灰砂砖砌体调整系数取0.9，这与烧结普通砖有区别，在施工质量控制等级为B级时，GB50003-2001给出了蒸压灰砂砖的抗剪强度设计值与烧结普通砖的抗剪强度设计值，不难看出蒸压灰砂砖砌的抗剪强度为烧结普通砖的0.7倍。

　　3收缩性

　　由GB50003-2001可以看出，蒸压灰砂砖的收缩率、线膨胀系数要大于烧结普通砖砌体(见下表)

　　砌体的线膨胀系数和收缩率

　　蒸压灰砂砖出釜以后由于温度、湿度降低和碳化作用，在使用过程中总的趋势是体积发生收缩。其收缩变化规律是：出釜后的最初3天内收缩最大，平均每天收缩值为0.019mm/m;3～30天平均每天的收缩值为0.005mm/m;30天以后平均每天的收缩值为0.003mm/m;大约在60天后，平均每天的收缩值小于0.001mm/m，直至稳定。

　　在不同地区使用时，由于温度、湿度不同，同样的蒸压灰砂砖其平衡的收缩值不同。同时在温度、湿度变化后体积仍然要变化。

　　与烧结普通砖砌体比较，蒸压灰砂砖砌体的收缩值要大得多。而且影响因素，变化规律都不相同，这点在应用时应特别加以注意。[2]

　　5应用措施

　　蒸压灰砂砖的建筑设计与施工，可遵循烧结普通砖的各项有关规范进行。但由于蒸压灰砂砖的某些性能与烧结普通砖有较大差别，因此，必须在使用中采取相应的技术措施。

　　抗裂措施

　　①在计算无筋砌体受压构件时，其影响系数ψ值，应由高厚比和偏心距决定，蒸压灰砂砖应对构件高厚比乘以调整系数γβ(1.2)。

　　②合理设置伸缩缝。GB50003-2001规定对蒸压灰砂砖砌体房屋伸缩缝的最大间距应取烧结普通砖砌体房屋伸缩缝最大间距的0.8倍，以减小伸缩缝的间距。

　　③由于块材干缩引起墙体干缩而在砌体内部产生一定的收缩应力，当砌体的抗拉、抗剪强度不足以抵抗收缩应力时就会产生裂缝。因此，在应力集中的部位如门窗过梁上方及窗台下的砌体中应设焊接钢筋网片来抵抗砖收缩产生的应力。另外这类墙体当长度大于5m时也容易被拉开，因此也应适当配筋。具体的做法是：在门窗过梁上方的水平灰缝内及窗下第1和第2道水平灰缝内设计焊接钢筋网片或2Φ6钢筋，其伸入两边窗间墙内不小于600mm;当实体墙的长度大于5m，在每层墙高中部设置2～3道焊接钢筋网片或3Φ6的通长水平钢筋，其竖向间距为500mm。
